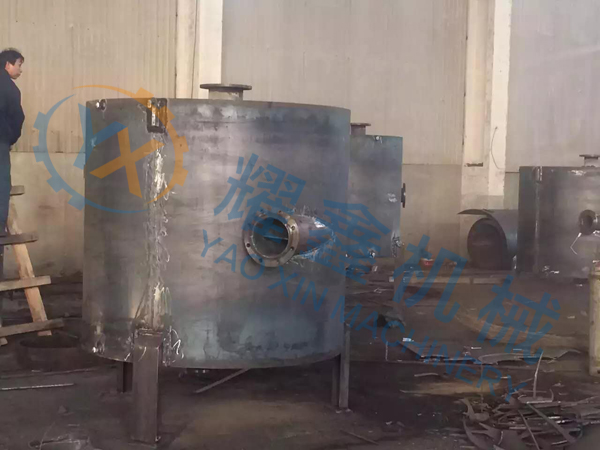

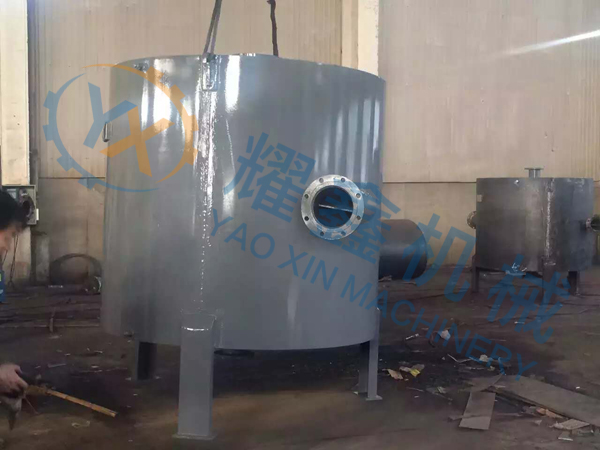

螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。

?结构及性能

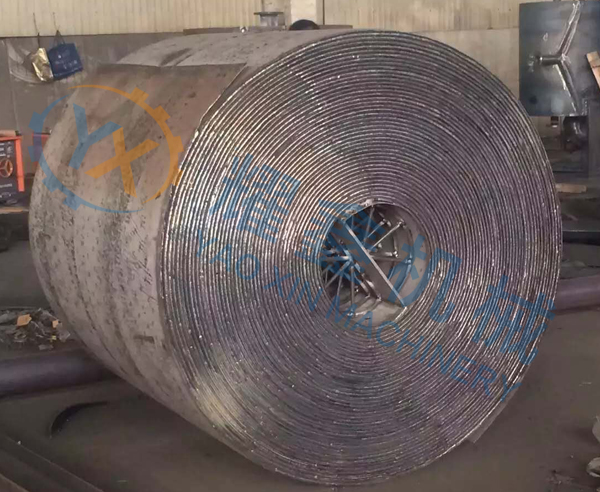

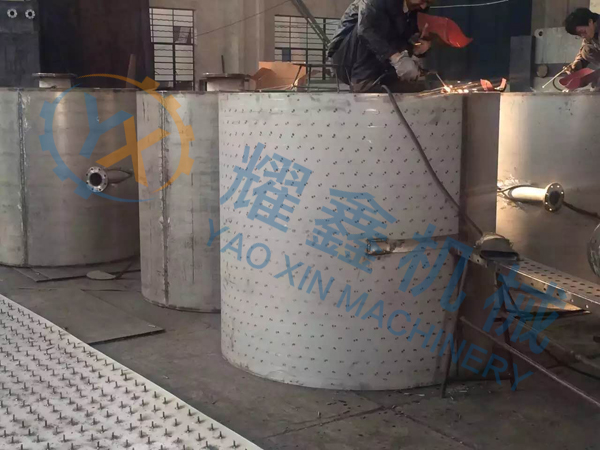

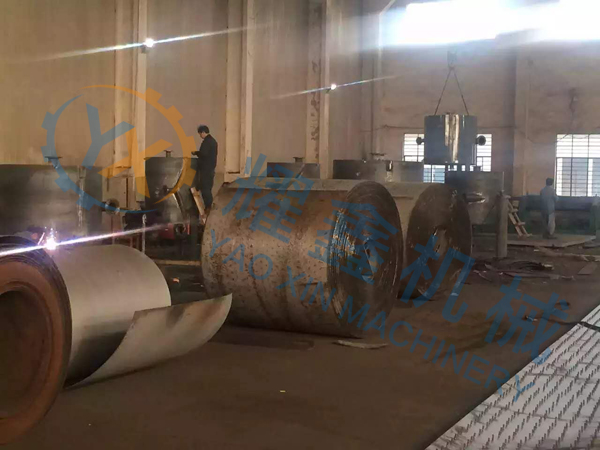

1、本设备由两张卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。

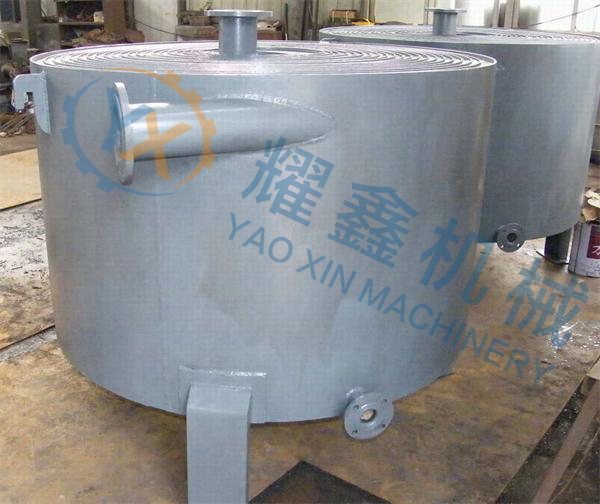

2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。
3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。
4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性、有沉淀液体的热交换。
5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其两个通道可拆开清洗,适用范围较广。
6、单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定:并联组合、串联组合、设备和通道间距相同。混合组合:一个通道并联,一个通道串联。
部分规格换热器列举如下:
   不锈耐酸钢制不可拆式(I型)螺旋板换热器碳素钢制不可拆式(I型)螺旋板换热器

公称换热面积m2
通道间距mm
计算
换热面积
m2
流 速
1m/ces时
处理量m3/h
接管公称直径
型 号
1
6 1.0 3.89 40 I 6,I 16B1-0.2/300-6
2
6 2.1 3.89 40 I 6,I 16B2-0.2/400-6
4
6 4.4 8.2 50 I 6,I 16B4-0.4/400-6
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10
8
6 7.3 8.21 50 I 6,I 16B8-0.4/500-6
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10
10
6 11.1 8.21 50 I 6,I 16B10-0.4/600-6
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10
15
6 16.9 12.54 70 I 6,I 16B15-0.6/600-6
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14
20
6 21.7 8.21 50 I 6,I 16B20-0.4/800-6
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14
25
10 26.6 29.90 80 I 6,I 16B25-0.6/900-10
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14
30
10 28.2 28.10 100 I 6,I 16B30-0.8/800-14
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14
40
10 45.4 35.30 100 I 6,I 16B40-1.0/900-10
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14
50
10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14
60
10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14
80
10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14
100
10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14
120
10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14
130
14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18
150
14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18
公称换热面积m2
通道间距mm
计算换热面积 m2
流 速
1m/ces时
处理量
m3/h
接管公称直径
型 号
6
6 6.5 8.2 50 I 6, I 16T6-0.4/500-6
10 5.8 13.7 70 I 6, I 16T6-0.4/600-10
8
6 8.7 8.2 50 I 6, I 16T8-0.4/600-6
10 7.7 17.3 80 I 6, I 16T8-0.5/660-10
10 8.7 13.7 70 I 6, I 16T8-0.4/700-10
10
6 9.9 12.5 70 I 6, I 16T10-0.6/500-6
10 9.2 17.30 80 I 6, I 16T10-0.5/660-10
10 8.8 20.9 80 I 6, I 16T10-0.6/600-10
15
6 12.5 8.2 50 I 6, I 16T15-0.4/700-6
10 14.64 17.30 80 I 6, I 16T15-0.5/800-10
10 13.3 20.9 80 I 6, I 16T15-0.6/700-10
14 13.8 29.2 100 I 6, I 16T15-0.6/800-14
20
6 19.0 12.5 70 I 6, I 16T20-0.6/700-6
10 18.3 28.1 80 I 6, I 16T20-0.8/800-10
14 18.5 39.3 100 I 6, I 16T20-0.8-800-14
25
10 23.1 28.1 100 I 6, I 16T25-0.8/800-10
14 23.3 49.4 125 I 6, I 16T25-1.0/800-14
30
10 29.0 35.3 100 I 6, I 16T30-1.0/800-10
14 28.1 59.4 125 I 6, I 16T30-1.2/800-14
40
10 40.9 20.9 80 I 6, I 16T40-0.6/1200-10
14 42.3 39.3 100 I 6, I 16T40-0.8/1200-14
18 44.9 63.5 150 I 6, I 16T40-1.0/1200-18
50
10 46.2 35.5 100 I 6, I 16T50-1.0/1000-10
14 53.2 49.4 125 I 6, I 16T50-1.0/1200-14
18 54.0 76.3 150 I 6, I 16T50-1.2/1200-18
60
10 56.8 20.9 80 I 6, I 16T60-0.6/1400-10
14 60.7 39.3 100 I 6, I 16T60-0.8/1400-14
18 59.6 63.5 150 I 6, I 16T60-1.0/1400-18
80
10 76.4 28.1 100 I 6, I 16T80-0.8/1400-10
14 78.6 39.3 100 I 6, I 16T80-0.8/1600-14
18 82.0 63.5 150 I 6, I 16T80-1.0/1600-18
100
10 101.4 28.1 100 I 6, I 16T100-0.8/1600-10
14 98.8 49.4 125 I 6, I 16T100-1.0/1600-14
18 98.8 76.3 150 I 6, I 16T100-1.2/1600-18
120
10 115.5 42.5 125 I 6, I 16T120-1.2/1400-10
14 119.0 59.4 125 I 6, I 16T120-1.2/1600-14
150
14 149.15 59.4 125 I 6, I 16T150-1.2/1800-14
18 149.86 76.3 150 I 6, I 16T150-1.2/2000-18
20 147.6 83.81 150 I 6, I 16T150-1.2/2050-20
