OR-60~1200冷却器简述:

OR系列60~1200型冷却器流量60L/min~1200L/min,重量8.5kg~72kg,换热面积0.26m2~4.4m2。采用多管式,传热面积广,良好的传热管,不漏油,装配简易。抗污染,适用于较脏和高粘度油液的冷却,也适用于水对水、水对气的热交换。

OR系列60~1200冷却器特点

1、传热面积广:本冷却器的传热管采用多管式裸管的设计,其接触面积广,冷却面积大,传热效率高,冷却效果佳。

2、良好的传热管:采用导热性良好的99.9%纯铜(采用纯红铜管热传导率0.95以上),为较适合散热的冷却管。

3、不漏油:因冷却器板管与本体采用一体化设计,可以避免水与油混合的困扰,同时在出厂前经过气密测试确实紧密,故能达到防漏的目的。

4、装配简易:脚座可360度自由转动,对于冷却器本体随意更换方向及角度装配,通过脚座可直接焊接在母机或油槽的任何位置,既方便又简单。

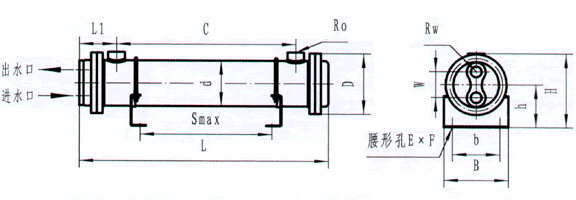

OR系列冷却器型号、技术参数及尺寸:
OR系列冷却器技术参数及尺寸
型号
Model
工作压力(油):≤1.0MPa 介质粘度:(20~300)×106 m2/s (厘沲)
工作压力(水):≤1.0MPa 换热系数:~200 W/m2.k (~170 kcal/m2.h.℃)
参考
流量
L/min
换热
面积
m2
L C L1 S d D B b H h Ro Rw W E×F 重量
Kg
OR-60 60 0.26 455 305 77 250 ф89 ф120 115 95 140 77 Rc3/4 Rc3/4 46 7×10 8.5
OR-100 100 0.38 555 405 80 320 ф102 ф135 144 106 166 96 Rc3/4 Rc3/4 58 10×20 12.5
OR-150 150 0.62 560 385 100 300 ф140 ф175 174 130 213 117 Rc1 1/4 Rc1 70 13×16 19
OR-250 250 1.3 760 585 500 24
OR-350 350 2 1165 990 900 32.5
OR-600 600 2 1175 950 135 850 ф165 ф207 205 160 248 138 Rc2 Rc1 1/4 80 13×16 40
OR-800 800 3 1700 1490 1400 54
OR-1000 1000 3.7 2140 1890 1800 62
OR-1200 1200 4.4 2530 2270 2180 72

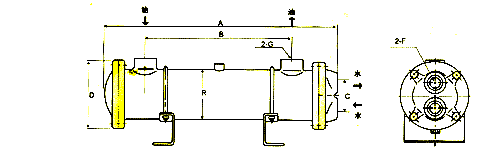

OR系列冷却器安装尺寸
OR系列冷却器安装
型号 A B C R D G F 流量
OR-60 450 305 45 89 125 3/4 3/4 60
OR-100 555 403 68 114 145 3/4 3/4 100
OR-150 575 385 85 140 175 11/4 1 150
OR-250 780 585 85 140 175 11/4 1 250
OR-350 1180 990 85 140 175 11/4 1 350
OR-600 1175 950 90 165 200 2 11/4 600
OR-800 1700 1490 90 165 200 2 11/4 800
OR-1000 2140 1890 90 165 200 2 11/4 1000
OR-1200 2530 2270 90 165 200 2 11/4 1200
OR系列冷却器使用注意事项

1、本冷却器只适用于淡水,使用海水须特别订做。冷却器冷却管之油口两方可自由决定出入口,油液本身流向不受限制,而水之进口一定要由下方进入,由上方出水口出水;
2、最高压力:油侧10kg/cm2,水侧7kg/cm2
3、在冷却水可能出现冻结的季节,不工作时应将冷却器内的水放出;
4、每六个月清洗散热管(紫铜管内径),冷却器水侧(限传热管内侧)约每四个月或半年,清除水垢一次,方可保持良好冷却效率,高粘度油液使用时请将油量与水量保持等量。以保持良好的冷却效果;
5、水入口及油入口温度差在80℃以上时不能装用。食品及化学药品不能使用。
